氧化銅礦石濕法冶金中，硫酸堆浸 - 萃取 - 電積工藝已成為主流，但行業長期面臨萃取效率低、藥劑消耗大、液 - 液分離不徹底、連續運行穩定性差等核心痛點。隨著低品位、復雜氧化銅礦石占比逐年提升，傳統萃取設備難以適配硫酸堆浸液高酸度、多雜質的特性，導致金屬回收率偏低、生產成本居高不下，亟需高效、穩定、適配性強的萃取設備破解困局?；旌铣吻宀蹜{借其傳質效率高、處理量大、運行成本低的優勢，成為適配硫酸堆浸體系、解決氧化銅礦石濕法萃取痛點的核心設備，本文將從技術適配性、應用優勢、工程實踐及優化方向展開詳細分析。

一、氧化銅礦石硫酸堆浸體系的萃取技術需求

氧化銅礦石成分復雜，常伴生硅、鐵、鋁等雜質，采用硫酸堆浸后，浸出液具有酸度高（pH 0.5-2.0）、雜質含量波動大、銅離子濃度偏低（1-5g/L）等特點，對萃取設備提出明確技術要求。

? 需適應高酸度環境，設備材質需具備耐腐蝕性，避免酸液對設備的侵蝕影響使用壽命。

? 需強化傳質效率，低濃度銅離子與萃取劑的反應速率較慢，要求設備能實現兩相充分接觸，提升萃取反應轉化率。

? 需保障分離效果，硫酸堆浸液中含有的細微礦泥易導致乳化，設備需具備良好的澄清分離能力，減少萃取劑夾帶損失。

? 需滿足連續化生產需求，礦山規?；\(yùn)營要求設備處理量大、運行穩定，可適配 24 小時不間斷作業。

傳統萃取設備如離心萃取機雖傳質效率較高，但存在處理量有限、能耗大、維護成本高的問題；萃取塔則面臨傳質不均、易乳化、分離效果差的短板，難以滿足硫酸堆浸體系的規?；腿⌒枨蟆；旌铣吻宀弁ㄟ^結構設計優化，精準匹配上述技術需求，成為氧化銅礦石濕法萃取的優選設備。

二、混合澄清槽適配硫酸堆浸體系的核心技術原理

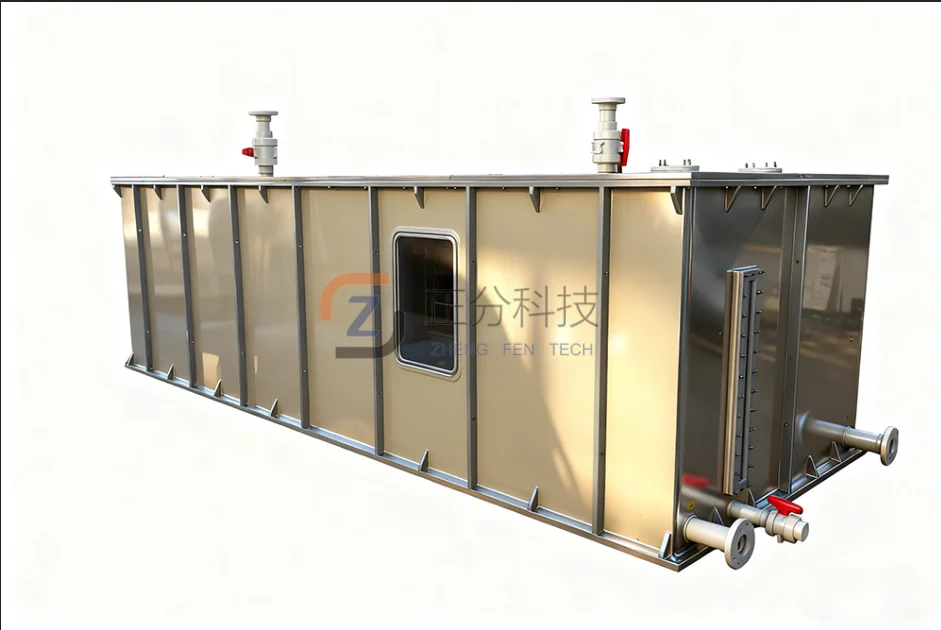

混合澄清槽由混合室和澄清室兩部分組成，采用 “混合 - 澄清” 分段作業模式，其技術原理與硫酸堆浸液的萃取特性高度適配。

（一）混合室的強化傳質設計

混合室內置攪拌裝置，通過電機驅動攪拌槳高速旋轉，形成強湍流場。硫酸堆浸液（水相）與萃取劑（有機相）按一定相比進入混合室后，在湍流作用下被破碎為微小液滴，極大增加了兩相接觸面積。同時，攪拌產生的剪切力打破液膜阻力，促進銅離子從水相向有機相快速轉移，解決了低濃度銅離子萃取反應速率慢的問題。針對硫酸堆浸液的高酸度特性，混合室材質多采用耐酸不銹鋼或高分子復合材料，避免酸液腐蝕導致的設備故障。

（二）澄清室的高效分離機制

混合后的兩相液體通過溢流口進入澄清室，澄清室采用大容積設計，液體流速大幅降低，為兩相分層提供充足時間。同時，部分混合澄清槽在澄清室內設置斜板裝置，利用淺層沉降原理縮短分散相液滴的沉降距離，提升分離效率。針對堆浸液中細微礦泥導致的乳化問題，澄清室底部設置排污口，可定期排出沉淀的礦泥和乳化層，避免萃取劑夾帶損失，保障萃取體系穩定運行。

（三）多級串聯的工藝適配性

實際應用中，混合澄清槽通常采用多級串聯模式（3-5 級萃取、2-3 級反萃），通過多級逆流萃取提升銅離子回收率。硫酸堆浸液依次通過各級萃取槽，與反向流動的有機相充分接觸，銅離子被逐步萃取富集；負載有機相則進入反萃槽，與反萃液反應實現銅離子洗脫，再生后的有機相返回萃取系統循環使用。多級串聯設計可靈活調整工藝參數，適配不同品位氧化銅礦石的萃取需求，確保金屬回收率穩定在較高水平。

三、混合澄清槽在氧化銅礦石濕法萃取中的應用優勢

相較于傳統萃取設備，混合澄清槽在硫酸堆浸體系下的應用優勢顯著，主要體現在效率、成本、穩定性三大維度。

（一）萃取效率高，金屬回收率提升顯著

混合澄清槽的強湍流混合設計的傳質效率比萃取塔高 30%-50%，銅離子單次萃取率可達 90% 以上。在多級串聯工藝下，氧化銅礦石的總萃取回收率可提升至 92%-96%，相較于傳統設備提升 5%-8%。以日處理 1000 噸氧化銅礦石的礦山為例，原礦銅品位 1.2% 時，采用混合澄清槽可多回收銅金屬 1-1.6 噸 / 日，顯著提升資源利用率。

（二）運行成本低，藥劑與能耗雙節約

混合澄清槽的攪拌功率較低，單位處理量能耗僅為離心萃取機的 1/3-1/2，大幅降低了電力消耗。同時，高效的液 - 液分離效果減少了萃取劑夾帶損失，藥劑單耗可降低 10%-15%。此外，設備結構簡單，易損件少，維護周期長，年維護成本僅為離心萃取機的 20%-30%，長期運行經濟性突出。

（三）適配性強，運行穩定性高

混合澄清槽可處理含固量≤5% 的硫酸堆浸液，能適應礦泥含量波動的工況，不易發生堵塞和乳化問題。設備材質耐酸腐蝕，可長期在硫酸堆浸液的高酸度環境下穩定運行，年運行時間可達 330 天以上。同時，設備處理量大，單槽處理量可達 5-50m3/h，可通過多槽并聯滿足大型礦山的規?；a(chǎn)需求，工藝擴展性強。

（四）操作簡便，自動化程度易提升

混合澄清槽的結構簡單，液位、流量等參數易于控制，可通過安裝自動控制系統實現進料量、相比、攪拌轉速等參數的精準調節。自動化控制不僅降低了人工操作強度，還能實時響應堆浸液成分變化，及時調整工藝參數，保障萃取體系穩定運行，減少人為操作失誤導致的效率波動。

四、工程應用實例分析

某大型氧化銅礦山采用硫酸堆浸 - 混合澄清槽萃取 - 電積工藝，原礦銅品位 1.0%-1.5%，堆浸液銅離子濃度 1.2-3.5g/L，酸度 pH 1.0-1.5，含泥量約 3%。該項目選用 4 級萃取、2 級反萃的混合澄清槽系統，單槽有效容積 50m3，總處理量 20m3/h。

（一）應用效果

? 銅萃取回收率穩定在 93%-95%，反萃率達 98% 以上，最終電積銅純度≥99.99%。

? 萃取劑單耗為 1.2kg/t 銅，相較于原使用的萃取塔降低 0.3kg/t 銅，年節約藥劑成本約 80 萬元。

? 設備運行能耗為 8kW?h/m3，較離心萃取機方案年節約電費約 50 萬元，維護成本年節約 30 萬元。

? 設備連續運行時間達 340 天 / 年，未發生因乳化、堵塞導致的停機故障，運行穩定性良好。

（二）關鍵優化措施

針對該礦山堆浸液含泥量較高的問題，在混合澄清槽澄清室底部增設了傾斜式排污裝置，定期排出沉淀礦泥，避免了礦泥積累導致的乳化；同時，在萃取槽進料口設置了過濾裝置，進一步降低堆浸液含固量，提升了分離效果。此外，通過優化攪拌槳結構，采用雙層斜葉攪拌槳，增強了混合室的湍流強度，提升了傳質效率，使銅離子萃取率提升了 2%-3%。

五、混合澄清槽的技術優化方向

隨著氧化銅礦石朝著低品位、復雜化方向發展，以及環保要求的不斷提高，混合澄清槽在應用中仍有進一步優化的空間，主要集中在以下方面：

（一）結構優化提升傳質效率

優化混合室攪拌槳的結構和尺寸，采用高效攪拌槳設計，進一步增強湍流強度，縮短傳質時間；同時，優化澄清室的內部流場，減少液體短路現象，提升分離效率。部分研究表明，采用新型高效攪拌槳和斜板澄清裝置的混合澄清槽，傳質效率可再提升 5%-10%。

（二）材質升級降低環保風險

采用更環保、耐腐的新型復合材料，替代傳統的不銹鋼材質，降低設備制造成本和腐蝕風險；同時，優化設備密封結構，減少萃取劑揮發損失，降低對環境的污染，滿足日益嚴格的環保要求。

（三）智能化升級實現精準控制

結合物聯網、大數據技術，構建混合澄清槽的智能監控系統，實時監測堆浸液成分、萃取率、藥劑濃度等參數，通過算法模型自動優化工藝參數，實現 “按需調節”，進一步提升效率、降低成本。例如，通過在線監測堆浸液銅離子濃度，自動調整萃取劑用量和相比，避免藥劑浪費和萃取效率不足的問題。

（四）適配復雜礦石的工藝改進

針對高氧化率、高含泥量、高雜質含量的復雜氧化銅礦石，開發專用型混合澄清槽，優化混合 - 澄清時間配比，增設預處理或后處理單元，提升對復雜工況的適配能力。例如，針對含硅較高的礦石，在萃取前增加除硅預處理，避免硅在設備內結垢，保障設備長期穩定運行。

六、結語

氧化銅礦石硫酸堆浸體系的濕法萃取面臨著效率、成本、穩定性等多重挑戰，混合澄清槽憑借其傳質效率高、適配性強、運行成本低、穩定性好的核心優勢，成為解決行業痛點的關鍵設備。通過在混合室傳質強化、澄清室分離優化、材質耐腐升級等方面的技術創新，以及工程實踐中的工藝適配，混合澄清槽有效提升了氧化銅礦石的金屬回收率，降低了生產成本，為礦山企業創造了顯著的經濟效益。

未來，隨著智能化技術的融合應用和結構工藝的持續優化，混合澄清槽將進一步適配復雜氧化銅礦石的濕法萃取需求，在提升資源利用率、降低環保風險等方面發揮更大作用，推動氧化銅礦石濕法冶金行業向高效、節能、環保的方向高質量發展。
